手機fpc廠家檢查線路的重要工序—AOI
目前對手機fpc廠家線路的檢測均為100％檢測，當然除了FPC斷線短路必須檢查并有檢查設備外，用目視檢查的其他項目也還很多。一般線路可以人工肉眼或用放大2～3倍的放大鏡檢查，但檢查高密度線路應使用高倍顯微鏡。
檢驗100μm左右的線路應用放大5～10倍的放大鏡，50～100μm的線路用放大10～20倍的放大鏡，50μm以下的線路應用放大20倍以上的立體顯微鏡進行檢查。并不是顯微鏡的放大倍率越高越好，要能高效率的進行檢查作業，視野廣也是十分重要的。雖然是高倍率，沒有電子圖像放大功能也不能提高檢查效率。

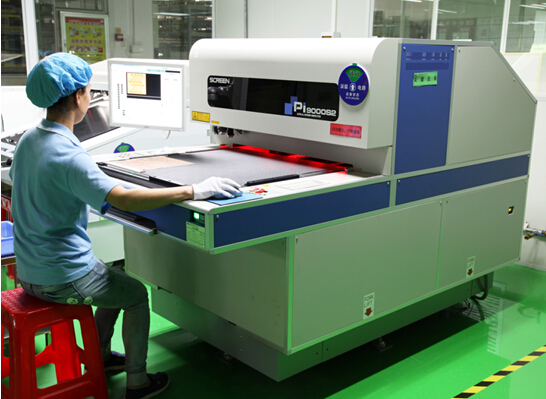

用自動光學檢查儀(AOI，Automatic Optical Inspection)檢驗柔性電路板的缺陷還僅停留在一部分的批量生產上。自動光學檢查儀已開始用于卷帶工藝，但是自動光學檢查儀只能檢查線路的缺陷，僅能部分地代替檢驗人員，而且柔性電路和通常的數字電路不同，常規的自動光學檢查儀不能使用，還必須附加專用程序。對于急劇發展的微細化線路還難以適應。
隨著電路的高密度化，使用的顯微鏡倍率也會相應增大，每單位面積上的檢查時間也要延長，柔性電路板檢查所需要的工時比例不小，隨著線路密度的進一步發展這個比例還會進一步增高。不良率下降，檢查速度就會加快，但是線路的密度不斷地向前發展，從檢查的立場來看，精密圖形線路的合格率不會有明顯的提高。
手機fpc的所有檢查項目并不是在最終的工序進行，特別是電路和覆蓋的缺陷在工序中進行檢驗效果更好?，F(xiàn)實是工序中的檢查還不能完全取代最終檢驗，但對于提高整個生產的效率還是有一定效果的。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
