PCB廠家簡述什么是Mark點及在PCB設計中的重要性

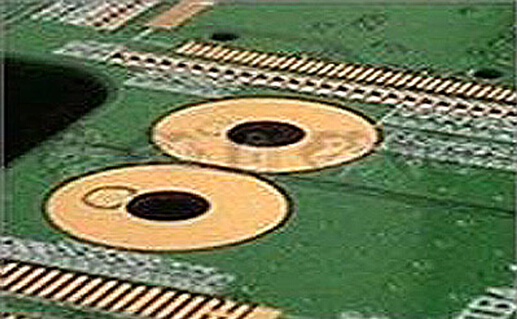

PCB廠家所謂的Mark點就是電路板設計中PCB應用于自動貼片機上的位置識別點。Mark點標記可以是裸銅、清澈的防氧化涂層保護的裸銅。PCB板Mark點也叫基準點，為表面貼裝工藝中的所有步驟提供共同的可測量點，保證了SMT設備能精確的定位PCB板元件，因此，Mark點對SMT生產至關重要。
那么PCB廠家的Mark點重要性具體體現在哪呢，Mark點是使用機器焊接時用于定位的點。表面貼元件的pcb更需要設置mark點，因?yàn)樵诖笈可a(chǎn)時，貼片機都是操作人員手動或者機器自動尋找Mark點進行校準。Mark點的選用直接影響到自動貼片機的貼片效率。
Mark點可以分為單板Mark點、拼板Mark點和局部Mark點。在單塊板上Mark點可以定位所有電路特征的位置；拼板上可以輔助定位所有電路特征的位置；局部Mark點可以定位單個元件的基準點標記，提高貼裝精度，像QFP、CSP、BGA等重要元件等必須有局部Mark。
