線路板廠之PCBA的專業解釋

文章來源：NOD作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：7071發布日期：2016-06-02 11:00【大中小】

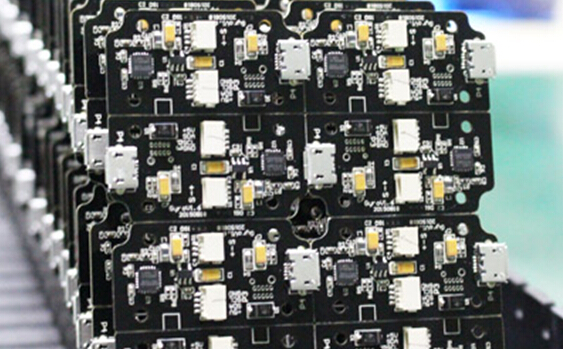

PCBA是電子制造行業中的術語，取自英文Printed Circuit Board Assembly的首字母，意思是印刷電路板組裝，指的是根據電子產品的設計原理圖，制作PCB文件后交給線路板廠將其制作成一塊PCB裸板（上面沒有任何元器件，只有貼裝元器件的焊盤位置）。下一道工序，在PCB板上焊接（Assembly）相應的元器件（比如IC、電阻、電容、電感等），部分還需要采用DIP插件工藝來輔助完成元件的焊接。完成焊接之后的PCB板，就統一稱為PCBA板。

行業術語中稱道的“PCBA”就是指完成了焊接工藝，表面組裝了元器件的，具有完成電氣連接性能的PCB板。

PCBA是電子產品的核心所在，它將產品功能設計變成現實，接收環境或者用戶的輸入后，經過系統電路的運算，產生控制輸出，從而實現電子產品的相應功能。PCBA輔助外殼、包裝、說明書等，就成為可以銷售的電子產品了。
