造成電池FPC電路板焊接缺陷的三大因素詳解

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：7358發布日期：2018-09-21 04:32【大中小】

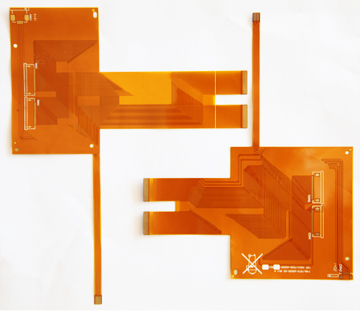

造成電池FPC電路板焊接缺陷的因素有以下三個方面的原因：

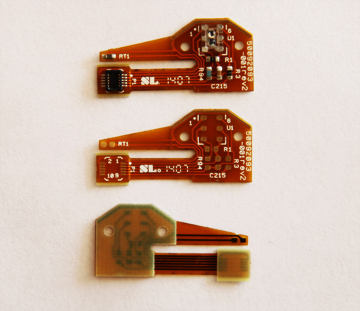

1、電路板孔的可焊性影響焊接質量
電路板孔可焊性不好，將會產生虛焊缺陷，影響電路中元件的參數，導致多層板元器件和內層線導通不穩定，引起整個電路功能失效。所謂可焊性就是金屬表面被熔融焊料潤濕的性質，即焊料所在金屬表面形成一層相對均勻的連續的光滑的附著薄膜。影響印刷電路板可焊性的因素主要有：(1)焊料的成份和被焊料的性質。焊料是焊接化學處理過程中重要的組成部分，它由含有助焊劑的化學材料組成，常用的低熔點共熔金屬為Sn-Pb或Sn-Pb-Ag.其中雜質含量要有一定的分比控制，以防雜質產生的氧化物被助焊劑溶解。焊劑的功能是通過傳遞熱量，去除銹蝕來幫助焊料潤濕被焊板電路表面。一般采用白松香和異丙醇溶劑。(2)焊接溫度和金屬板表面清潔程度也會影響可焊性。溫度過高，則焊料擴散速度加快，此時具有很高的活性，會使電路板和焊料溶融表面迅速氧化，產生焊接缺陷，電路板表面受污染也會影響可焊性從而產生缺陷，這些缺陷包括錫珠、錫球、開路、光澤度不好等。

2、翹曲產生的焊接缺陷
電路板和元器件在焊接過程中產生翹曲，由于應力變形而產生虛焊、短路等缺陷。翹曲往往是由于電路板的上下部分溫度不平衡造成的。對大的PCB由于板自身重量下墜也會產生翹曲。普通的PBGA器件距離印刷電路板約0.5mm,如果電路板上器件較大，隨著線路板降溫后恢復正常形狀，焊點將長時間處于應力作用之下，如果器件抬高0.1mm就足以導致虛焊開路。

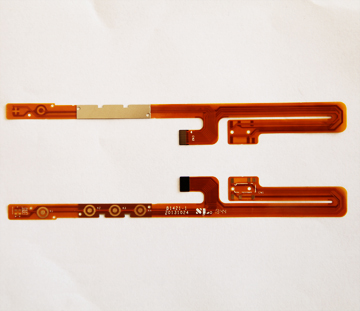

3、電路板的設計影響焊接質量
在布局上，電路板尺寸過大時，雖然焊接較容易控制，但印刷線條長，阻抗增大，抗噪聲能力下降，成本增加;過小時，則散熱下降，焊接不易控制，易出現相鄰線條相互干擾，如線路板的電磁干擾等情況。

因此，必須優化PCB板設計：

(1)縮短高頻元件之間的連線、減少EMI干擾。

(2)重量大的(如超過20g) 元件，應以支架固定，然后焊接。

(3)發熱元件應考慮散熱問題，防止元件表面有較大的ΔT產生缺陷與返工，熱敏元件應遠離發熱源。

(4)元件的排列盡可能平行，這樣不但美觀而且易焊接，宜進行大批量生產。電路板設計為4∶3的矩形最佳。導線寬度不要突變，以避免布線的不連續性。電路板長時間受熱時，銅箔容易發生膨脹和脫落，因此，應避免使用大面積銅箔。
