汽車FPC在生產過程中會用到多少輔材

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：3092發布日期：2021-04-03 11:00【大中小】

生產汽車FPC的工序繁雜，從開料鉆孔到包裝出貨，中間所需要的工序有20多道，在這漫長的生產過程中，根據客戶需求，將用到多種輔材。FPC的基材一般為雙面或單面銅箔，這是整個FPC的基礎，FPC的電氣性能都由它決定。其他輔材只是用來輔助安裝與適應使用環境。主要有下面幾種：

1、FR4-質地較硬，有0.15-2.0mm的不同厚度，主要用在軟板焊接處的反面，作為加強，方便焊接穩定可靠；

FR-4是一種耐燃材料等級的代號，所代表的意思是樹脂材料經過燃燒狀態必須能夠自行熄滅的一種材料規格，它不是一種材料名稱，而是一種材料等級，因此目前一般電路板所用的FR-4等級材料就有非常多的種類，但是多數都是以所謂的四功能(Tera-Function)的環氧樹脂加上填充劑(Filler)以及玻璃纖維所做出的復合材料。

2、PI膠帶-質地較軟，可彎曲，主要用在金手指區域的加厚加強，便于插拔；

PI膠帶，全名是聚酰亞胺膠帶。PI膠帶是以聚酰亞胺薄膜為基材，采用進口有機硅壓敏膠粘劑，具有耐高低溫、耐酸堿、耐溶劑、電氣絕緣（H級）、防輻射等性能。適用于電子線路板波峰焊錫遮蔽、保護金手指和高檔電器絕緣、馬達絕緣，以及鋰電池正負極耳固定。

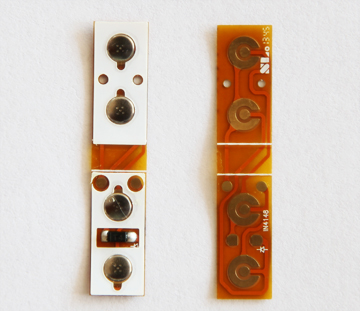

3、鋼片-質地硬，功能與FR4一樣，用于焊接處補強，比FR4美觀，可接地，硬度較FR4高；

鋼片，材料為原裝進口不銹鋼經熱處理精磨加工制成,具有精密度高、拉力度強、光潔度好、有韌性、不易折斷的特點。

4、TPX阻膠膜-一款高性能耐高溫的樹脂阻擋離型膜，用于線路板壓合工序，經專門的工藝設計，可用于阻擋樹脂溢出后埋孔和盲通孔的多次層壓工序上，具有良好的阻膠、塞孔效果。

5、EIM電磁膜-貼于FPC表面，用于屏蔽信號干擾；

EIM電磁膜是一種通過真空濺射的方法，可以在不同襯底的（PET/PC/玻璃等）基材上鍍屏蔽材料，以極低的電阻實現EMI電磁干擾屏蔽。

6、導電膠-用于鋼片與FPC的連接壓合，導電，可實現鋼片接地功能；

導電膠是一種固化或干燥后具有一定導電性的膠粘劑。主要由樹脂基體、導電粒子和分散添加劑、助劑等組成。它可以將多種導電材料連接在一起，使被連接材料間形成電的通路。在電子工業中,導電膠已成為一種必不可少的新材料。

7、3M膠紙-主要用作于0.4mm及以上厚度的FR4與FPC粘貼，以及FPC與客戶產品組裝固定；

FPC輔材的使用，最終要根據客戶的使用環境與功能要求來決定。
