關于指紋模塊FPC焊接的一些關鍵步驟
指紋模塊FPC（柔性電路板）焊接是將指紋模塊與FPC進行電氣連接的關鍵工藝，其質量直接影響指紋模塊的性能和可靠性。以下是FPC焊接的一些關鍵步驟：
準備工作
材料準備: 準備好指紋模塊、FPC、焊錫膏、助焊劑等材料，并確保其質量合格。
設備準備: 準備好熱風槍、烙鐵、顯微鏡等設備，并調試至合適參數。
環境準備: 確保焊接環境清潔、無塵、無靜電。
FPC焊盤處理
清潔焊盤: 使用無水乙醇或異丙醇清潔FPC焊盤，去除油污和氧化物。
涂抹助焊劑: 在FPC焊盤上均勻涂抹一層薄薄的助焊劑，以提高焊接質量。
指紋模塊定位
對準焊盤: 將指紋模塊的引腳與FPC焊盤精確對準。
固定位置: 使用高溫膠帶或夾具固定指紋模塊的位置，防止焊接過程中移位。
指紋模塊軟板焊接
熱風槍焊接: 使用熱風槍對FPC焊盤進行預熱，然后使用烙鐵將焊錫絲融化在焊盤上，形成焊點。
溫度控制: 嚴格控制焊接溫度，避免溫度過高損壞指紋模塊或FPC。
焊接時間: 控制焊接時間，確保焊點牢固可靠。
清洗和檢查
清洗焊點: 使用無水乙醇或異丙醇清洗焊點，去除殘留的助焊劑和焊錫渣。
檢查焊點: 使用顯微鏡檢查焊點質量，確保焊點光滑、飽滿、無虛焊、假焊等現象。
測試
電氣性能測試: 測試指紋模塊與FPC之間的電氣連接是否正常。
功能測試: 測試指紋模塊的功能是否正常。
注意事項
操作人員需經過專業培訓，熟悉焊接工藝和操作規范。
焊接過程中需佩戴防靜電手環，防止靜電損壞電子元器件。
焊接完成后需進行充分的冷卻，避免熱應力對焊點造成影響。
軟板廠的指紋模塊FPC焊接是一項精細且復雜的工藝，需要嚴格控制各個環節，才能確保焊接質量和產品可靠性。隨著指紋識別技術的不斷發展，F(xiàn)PC焊接工藝也將不斷進步，為指紋模塊的性能提升和應用拓展提供有力保障。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
醫療設備控制器軟板
-
-
型 號：RS04C00269A
層 數：4
板 厚：0.3mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
特 點：產品都經過100%燒錄測試
表面處理：沉金2微英寸
最小線寬/線距：0.07mm/0.06mm
數碼相機軟板
-
-
型號:RS04C00101A
層數:4
板厚:0.25mm
材料:雙面無膠電解
銅厚:1/3 OZ
最小線寬/線距:0.06mm/0.06mm
表面處理:沉金3微英寸
電磁膜:單面
數碼相機軟板
-
-
型 號：RM01C00187A層 數：1板 厚：0.12mm材 料：單面有膠電解銅 厚：1/2 OZ表面處理：沉金2微英寸最小線寬/線距：0.1mm/0.08mm特 點：外形復雜
手機電容屏軟板
-
-
型 號：RM02C00712A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3OZ表面處理：沉金1微英寸最小線寬/線距：0.05mm/0.05mm電磁膜：2面特 點：產品都經過100%燒錄測試
手機電容屏軟板
-
-
型 號：RS02C00244A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3 OZ特 點：產品都經過100%燒錄測試表面處理：沉金2微英寸最小線寬/線距：0.07mm/0.06mm電磁膜：2面
手機電容屏軟板
-
-
型 號：RM02C00247A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3 OZ表面處理：沉金1微英寸最小線寬/線距：0.07mm/0.07mm電磁膜：2面特 點：產品都經過100%燒錄測試

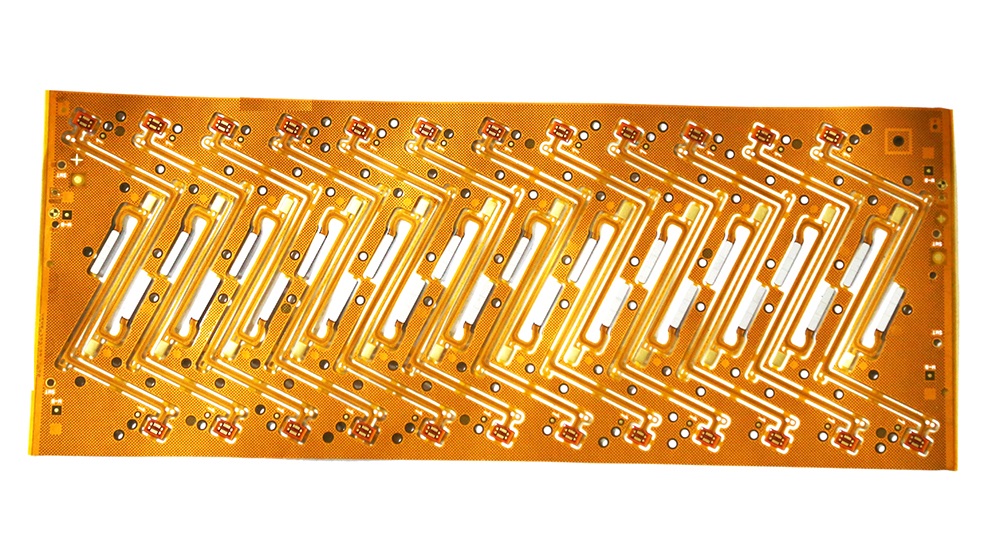

手機電容屏軟板
-
-
型 號：RM02C00892A層 數：2板 厚：0.12mm材 料：雙面無膠電解銅 厚：1/3 OZ表面處理：沉金2微英寸最小線寬/線距：0.07mm/0.05mm電磁膜：2面其 他：產品都經過100%燒錄測試

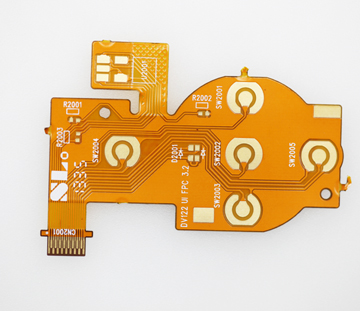

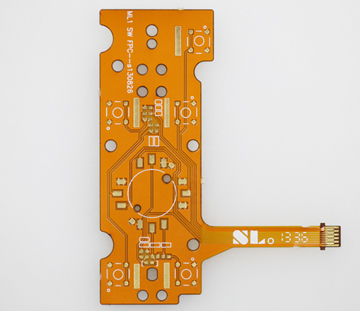

醫療按鍵軟板
-
-
